Описание

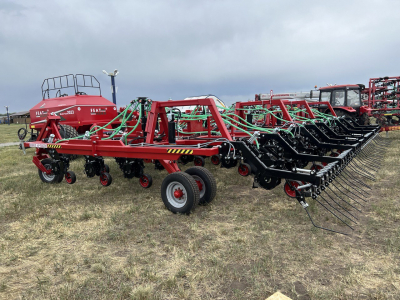

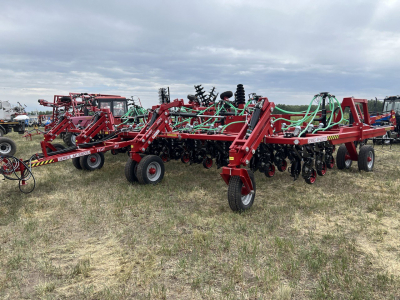

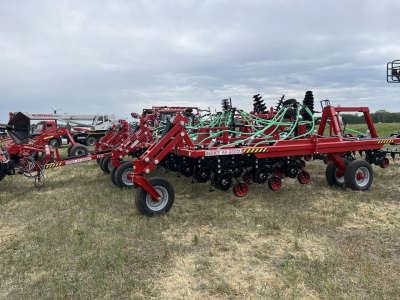

Посевные комплексы серии APU с высевом в анкерный сошник на стойке с параллелограммной навеской с двумя опорно-собирающими колесами и регулируемым индивидуальным прикатывающим колесом позволяет беспрепятственно проходить через пожнивные остатки, легко настраивать сошники и осуществлять посев сельскохозяйственных культур с высокой скоростью до 12 км/ч.

Высокоточное внесение семян и удобрений гарантированно, благодаря независимому сошнику с параллелограммной навеской и двум опорно-собирающим колесам, а прикатывающие колеса с шинами атмосферного давления позволяют работать в любых условиях, в том числе в условиях высокой влажности почвы. Дизайн стойки посевного комплекса с высевом в анкерный сошник на параллелограмме также гарантирует высокую способность прохождения пожнивных остатков. Данный посевной комплекс предназначен для строчного посева зерновых, зернобобовых и мелкосемянных культур по обработанному или минимально обработанному фону. Комплекс применяется во всех агроклиматических зонах, в том числе подверженных ветровой и водной эрозии, на всех типах почв, в том числе каменистых. Эффективно применение комплекса в системе традиционной и минимальной (Mini-till).

Применение комплекса обеспечивает:

• - использование в экстремальных агроклиматических условиях;
• - пневматический высев зерновых и зернобобовых культур, индивидуальное прикатывание при высеве в анкерный сошник;
• - совместное внесение сухих гранулированных минеральных удобрений;
• - внесение жидких удобрений (типа КАС) – как дополнительная опция.

Главной отличительной особенностью посевных комплексов с высевом в анкерный сошник является высокий ресурс эксплуатации. Высокая маневренность, транспортная скорость и мобильность, позволяют использовать посевные комплексы на удаленных полях небольших размеров, снижая энергозатраты и повышая производительность по отношению с традиционными технологиями посева; Усиленная рама, жесткая по всем направлениям приложения тяговых усилий; В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью; Жесткая, но при этом легкая рабочая часть (рама с рабочими органами) позволяет понизить тяговые усилия трактора;​ Установка транспортной рамы, позволила разместить анкерные стойки в четыре ряда, что исключило забивание стоек растительными и пожнивными остатками и позволило использовать посевной комплекс с высевом в анкерный сошник в условиях повышенной влажности;

Применение гидроцилиндров последовательного соединения обеспечивает равномерный уровень заглубления, упрощает технологическую настройку и снижает нагрузку на раму и рабочие органы. Данное решение позволяет повысить качество обработки почвы и увеличить срок службы посевного комплекса; При изготовлении рамы и рабочих органов комплекса применяются современные эксклюзивные технологии, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д. На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал. Стойка анкерного сошника выполнена из стали 09Г2С, параллельное соединение закреплено втулками сухого скольжения, что позволяет исключить обслуживание данных узлов и увеличить срок службы всего агрегата; Благодаря высокому дорожному просвету и расположению анкерных стоек в шахматном порядке обеспечивается оптимальное прохождением пожнивных остатков между стойками посевного комплекса; На комплексе установлены анкерные сошники толщиной 12мм, выполнены из стали 65Г с наплавкой твердосплавной пластины ВК8, с индивидуальным прикатывающим колесом с шиной атмосферного давления;

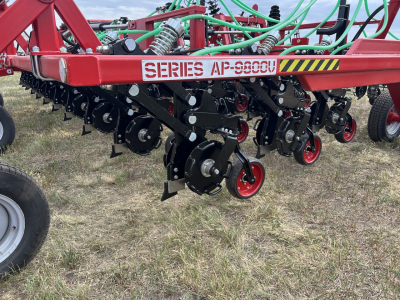

Анкерный сошник состоит из:

• - анкерного сошника на параллелограммной навеске с пружинной регулировкой усилия врезания в почву;
• - двух опорно-собирающих колес с возможностью регулировки угла атаки;
• - индивидуального прикатывающего колеса с возможностью регулировки усилия прикатки.

Опорно-собирающие колеса анкерного сошника состоят из отражающих дисков и опорных вращающихся элементов, которые отражают поток почвы, закрывая посевную борозду. Опорно-собирающие колеса обеспечивают необходимое заглубление сошника при любой скорости движения посевного комплекса, при необходимости возможна регулировка угла атаки опорно-собирающих колес. Индивидуальные прикатывающие колеса с возможностью регулировки усилия и подшипниками марки FKL (Сербия) не требующие обслуживания служат идеальным механизмом закрытия семенного ложа. Агрегат обладает способностью перемещать пожнивные остатки и почву с семенного ряда, что уменьшает возможность появления заболеваний корней; Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники. В конструкции опорных колес используются усиленные подшипники FKL сельскохозяйственного назначения, выдерживающие значительные нагрузки. Установка дополнительной опции - системы внесения жидких удобрений - предусмотрена благодаря выводу питателя в анкер. Предусмотрена установка бороны-выравнивателя (базовая комплектация) с гидравлическим механизмом подъема/опускания. Борона-выравниватель заглаживает послеследие и создает идельно ровное покрытие над семенами. В стандартной комплектации посевных комплексов серии АPU предусмотрена установка: Пикатывающих колес с пневматической шиной сферической формы, шириной 100мм. Колес с шиной сферической формы 300х100 FLEX.

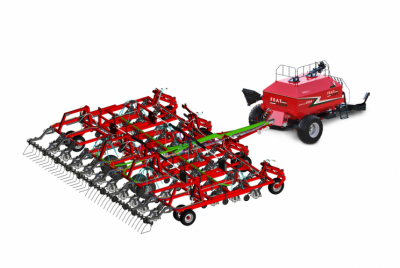

Бункер посевного комплекса - это высокотехнологичный агрегат; Один вариант расположения бункера — переднее, объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционально); Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений; В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера; Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены; Посевные комплексы с высевом в дисковый сошник опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора; Шестиканальное распределение семенного потока дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала; В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями; Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га. В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других; Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.

Для внесения жидких удобрений, на посевной комплекс дополнительно устанавливаются: система трубопроводов, форсунки или питатели, которые подключаются к блоку управления, установленному на бункере посевного комплекса с управлением с монитора агронавигатора, установленного в кабине трактора; Посевные комплексы с высевом в анкерный сошник на стойке с параллелограммной навеской с двумя опорно-собирающими колесами и регулируемым индивидуальным прикатывающим колесом опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:

• - датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора, вентилятора, датчик наполнения бункера, датчик давления бункера)
• - датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал; Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS; Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.
